输入端在电源轨内，只是绝对边界成立；输入级还要留出工作余量
运放两个输入端都没有超过电源轨，并不代表输入级一定线性。共模输入范围通常随供电、温度和器件结构而变化；当共同直流电位逼近边界时，输入级跨导或偏置状态改变，闭环仍在却无法按理想公式工作。
单电源运放用5V供电，两个输入都在0—5V之间，差分电压也很小。可把传感器直流偏置慢慢抬高后，输出突然压缩、跳变或贴住某个电平；降低闭环增益也没有恢复。这里应先判断：输入不越过电源轨，不等于输入共模范围合格。
供电轨是绝对电位边界，共模范围是输入级能保持规定性能的工作区间，两者不是同一张表。本文只验证输入共模越界这条链路；输出摆幅、压摆率和负载能力作为排除项，不与结论混写。
共模电位到底是哪一个量？
对两个输入电压，可以把它们的平均值理解为共模电位，把差值理解为差模信号。闭环放大器主要处理差模量，但输入晶体管实际承受的偏置位置由共模电位决定。差模很小，并不能让共模边界自动消失。

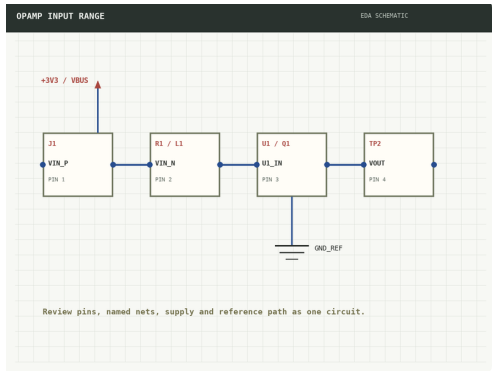

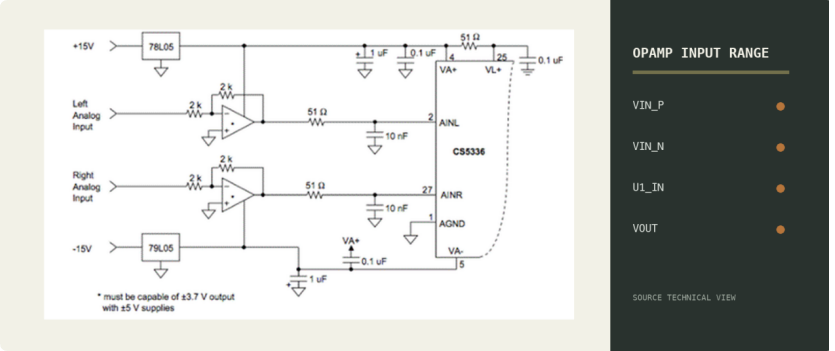

图1 VIN+、VIN−、输入级与VOUT的真实连接关系
同相放大器、差分放大器和仪表前端都可能遇到这个问题。原理图上看见VIN+和VIN−都小于5V，只说明没有超过正电源；若目标器件要求输入至少离正轨保留一定余量，4.8V仍可能在允许范围之外。
输入级离开线性区后会出现什么现象？
不同运放结构的边界表现不同，可能是增益下降、失调增大、输出反相、恢复变慢或输入偏置电流突变。不能把这些现象全部概括成“输出饱和”；输出端可能仍离电源轨很远，真正越界的是输入级。

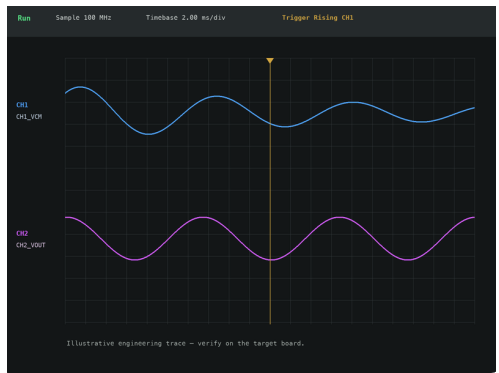

图2 共模电位平移时输入与输出的双通道波形
排查时同时观察输入共模电位和输出误差。保持差模输入恒定，只平移两输入的共同直流电位；若误差在某个共模位置重复出现，而输出负载和目标幅度没有改变，证据就更接近输入范围。
· 共模变量：两输入同时上移或下移。
· 差模保持：两输入之差不变。
· 输出观察：记录误差从何处开始突增。
数据手册的范围为什么带条件？
共模输入范围通常绑定供电电压、温度和规定性能，有些器件还会区分典型值与保证值。所谓轨到轨输入也不是一句话覆盖全部情况；输入级切换区可能出现失调或噪声变化，具体要看目标料号曲线。
输入保护和源阻抗也会参与边界。若输入通过高阻网络进入，偏置电流或保护电流在源阻上产生压降，会让引脚实际电位与信号源读数不同。测量点应落在运放引脚附近，并确认参考地一致。

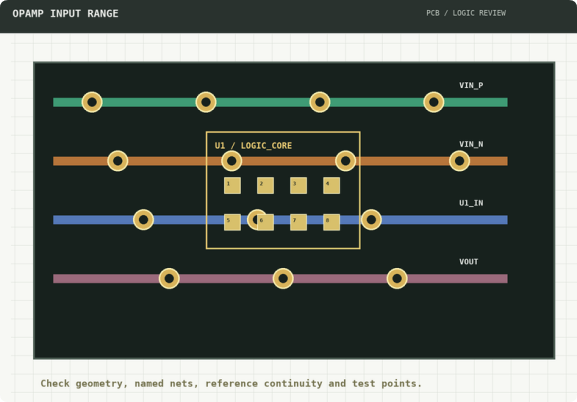

图3 运放输入网络、供电与测试点的版图复核
共模范围必须按目标料号、供电、温度和引脚实测电位来判断，不能用“在电源轨内”替代。
怎样把共模问题与输出摆幅分开？
做两组单变量对照。第一组保持输出目标与负载不变，只平移输入共模；第二组保持输入共模在安全区，只改变输出幅度或负载。若第一组先出现误差，说明输入边界值得优先处理；若第二组先失真，则应转向输出能力。
重新选择器件时，不只看“单电源”或“轨到轨”标签。把最低和最高共模电位、差模幅度、输出范围、负载电流与温度写成一张窗口图，确认全部工作点都落在保证范围内。

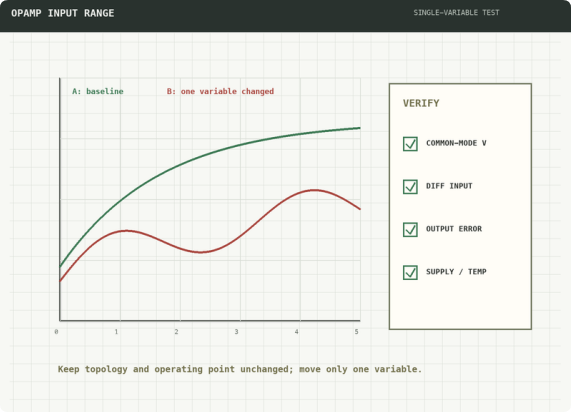

图4 输入共模与输出摆幅两组单变量对照
1. 固定差模平移输入共模寻找边界。
2. 固定共模改变输出幅度和负载。
3. 对照手册只使用保证条件内的范围。
哪些整改只是暂时掩盖现象？
降低闭环增益可能让输出不再贴轨，却不会自动把输入级拉回允许共模范围。增加输出电容、改反馈电阻或在软件里减小量程，也可能改变表面症状，但没有修复输入偏置位置。
有效方向包括调整信号偏置、改变前级电平、提供合适的负电源或选择共模范围覆盖目标区间的运放。每种方案都要重新核对输入保护、输出范围、噪声和后级ADC边界。
闭环公式成立有一个前提：输入级和输出级都在线性工作区；电源轨只是边界之一。
结论
看到“输入没超过5V，输出却不对”，先把两输入平均值画成一条共模轨迹。它比单独盯VIN+或VIN−更接近输入级真实工作点。
若误差只在高温、低供电或某个批次出现，要优先使用数据手册保证值，而不是用室温典型曲线解释量产边界。
你的异常更靠近正电源、负电源，还是发生在轨到轨输入级的切换区？
