BVdss只给出电压门槛，关断还要核对尖峰与雪崩能量
感性负载关断时，电流不能瞬间归零。寄生电感会把漏极电压抬高；若续流或钳位路径不足，MOS进入雪崩并在结区耗散储能。母线低于额定耐压，只能说明稳态有余量，不能证明每次关断的峰值和能量都安全。
48V母线选了100V MOS，稳态VDS只有四十多伏，耐压看起来留得很足。可电机、继电器或长线负载一关断，器件仍会偶发短路失效，示波器上还能看到窄而高的漏极尖峰。明确判断是：静态电压余量不能替代关断能量审核。
关断瞬间，负载电感、线束和回路寄生电感都在维持原电流。能量若没有受控路径释放，就会抬高VDS，甚至让MOS进入雪崩。本文只讲这条失效链，不把栅极误导通、热设计和短路保护拼成一篇。
额定耐压究竟证明了什么？
数据手册中的BVdss是在规定栅源电压、漏极电流和温度条件下测得的击穿指标。它告诉你器件从阻断区进入击穿区的大致门槛，却不等于器件可以在该电压附近无限次吸收能量。
真实关断波形还包含母线电压、布局寄生、电感储能、二极管恢复和钳位动作。尖峰只要短时间超过门槛，MOS就可能承受雪崩电流；是否损坏取决于单次能量、脉冲宽度、起始结温和重复次数。

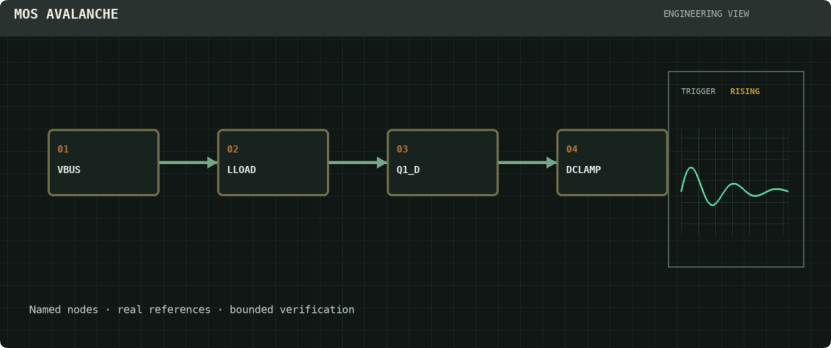

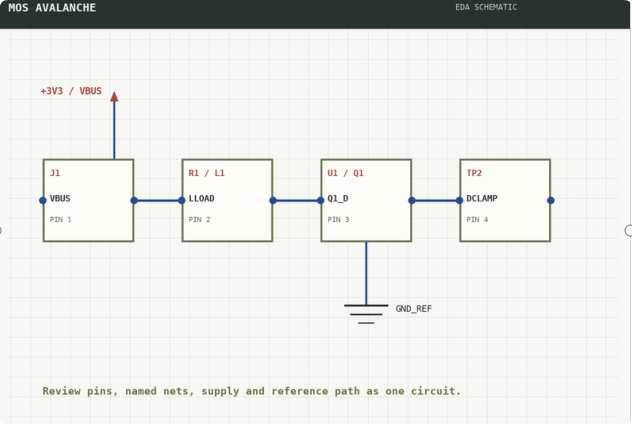

图1 VBUS、LLOAD、Q1与DCLAMP的关断回路
BVdss是电压边界，不是对所有雪崩脉冲的通行证。
漏极尖峰是怎样被电感抬起来的？
电感两端电压与电流变化率相关。MOS快速关断时，电流想沿原方向继续流动；若续流二极管、TVS、RCD或主动钳位还未接管，回路会把漏极电压抬到足以找到下一条导通路径。
探头接法会直接影响看到的尖峰。长地线形成额外环路，既可能拾取磁场，也可能把测量参考放错。应使用短回流或合规差分测量，同时记录VDS和ID，避免只凭一条高尖峰曲线计算能量。

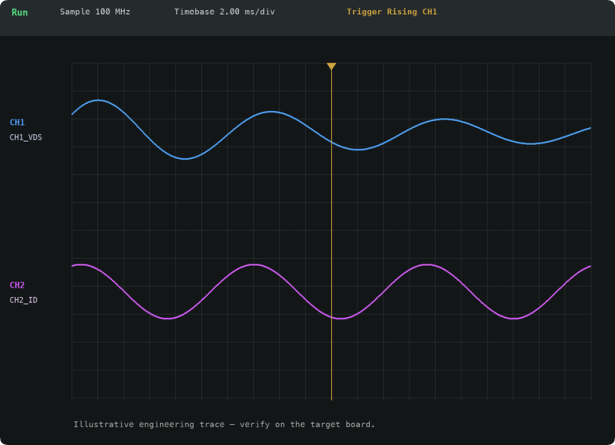

图2 Q1关断时VDS与ID的同步触发波形
雪崩能量为什么不能只看一次？
单次雪崩能力通常对应规定电感、电流、结温和测试电路。周期性PWM、频繁继电器动作或故障重试会让器件反复受冲击，平均温升与局部结温累积都不同于一次实验。

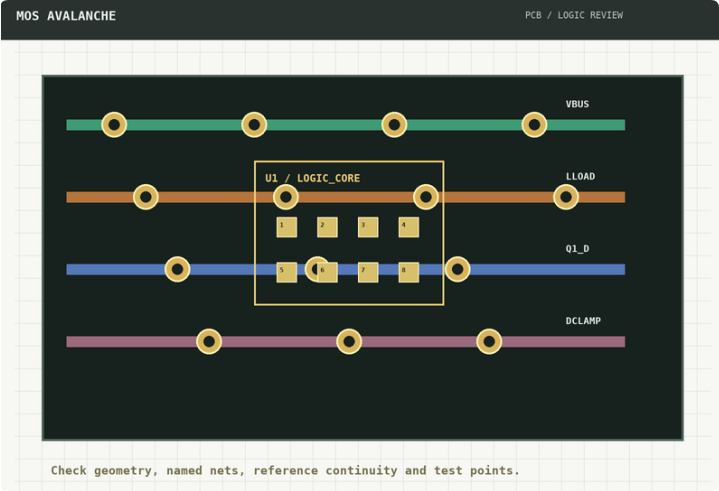

图3 钳位器件、功率回路与测试点的布局复核
器件批次、温度和并联分流也会改变实际应力。两颗MOS并联时，静态导通电流可能均衡，雪崩瞬间却不一定平均分配。用总能量除以器件数量，不能自动得到可靠结论。
· 单次边界：核对EAS、起始电流与结温条件。
· 重复边界：核对频率、热累积与器件寿命。
· 分流边界：并联器件不能假定能量平均。
怎样用单变量找到真正有效的钳位？
保持母线、负载电感、关断电流和栅极电阻不变，只改变续流或钳位支路。比较VDS峰值、钳位持续时间、ID衰减、MOS温升和钳位器件温升；尖峰变低但持续时间大幅变长时，能量仍需重新核算。

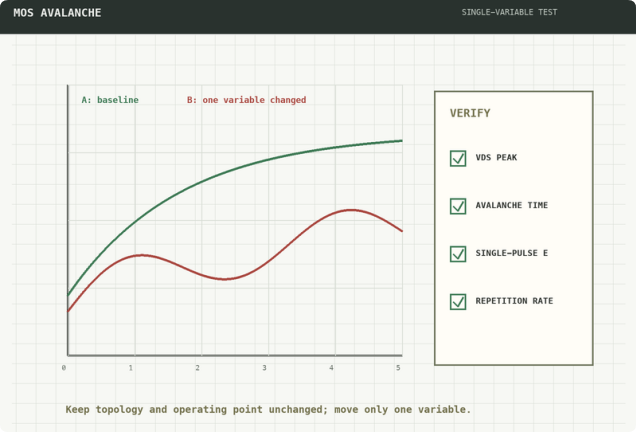

图4 基线与钳位变量下的VDS能量对照
钳位器件应靠近要限制的回路，连接到明确参考节点。长走线的寄生电感会让TVS标称电压与MOS实际峰值之间出现额外差值。测量点也应位于MOS漏源端，而不是远端母线连接器。
1. 固定关断电流确保两次测试的储能一致。
2. 同步测VDS与ID积分窗口覆盖完整脉冲。
3. 复核热边界覆盖重复动作与高温起点。
什么时候不能靠MOS雪崩硬扛？
负载能量大、动作频繁、环境温度高或失效后果严重时，应优先提供明确续流和钳位路径，而不是把雪崩能力当作常态工作模式。雪崩参数更适合作为异常余量，具体仍以目标器件说明为准。
若关断尖峰来自封装和极短走线的高频振铃，还要区分它与负载电感的慢能量释放。两者可能叠在同一条VDS波形上，但处理方法不同；先按时间尺度和电流路径分开，避免用一个大TVS掩盖全部现象。
可靠关断要让储能有受控去向，并让MOS的峰值电压、雪崩能量和结温同时留有余量。
结论
母线电压低于MOS耐压，只说明稳态门槛没有越过。把关断那一小段VDS和ID放大，才知道器件是否在替整个回路吸收能量。
若尖峰位置、持续时间和负载电流对应不上，先修正测量回路，再谈钳位；错误波形会把元件选择带到错误方向。
你的VDS尖峰发生在关断沿、二极管接管时刻，还是负载断开后的一段慢衰减？
