多一级LC会增加衰减，也会增加一个需要阻尼的新谐振点
输入滤波器并不是把电感和电容越堆越多越好。每增加一级LC，网络都会新增储能交换路径；当寄生电阻和主动阻尼不足时，某个窄频段的阻抗峰可能被抬高，导致输入纹波、环路扰动或传导噪声反而更明显。
开关电源传导测试在几百千赫兹附近超限，工程师在入口再串一个电感、再并一颗电容。宽带底噪确实下降，可原来不突出的频点突然冒出尖峰，轻载时甚至出现低频摆动。这里的判断很明确：滤波级数增加，频响不一定单调变好。
电感和电容会交换能量，串并联关系又受电源线阻抗、器件ESR、布局和变换器工作状态影响。本文不讨论所有输入环路稳定性，只讲一个可验证结论：新增LC必须连同谐振和阻尼一起审查。
为什么多一级LC会多一个风险频点？
电感阻碍电流快速变化，电容给高频电流提供局部回路。两者组合后，某个频率附近的感抗与容抗大小接近，能量会在磁场和电场之间来回交换。若网络损耗很小，交换过程衰减慢，频响就会出现较高品质因数。

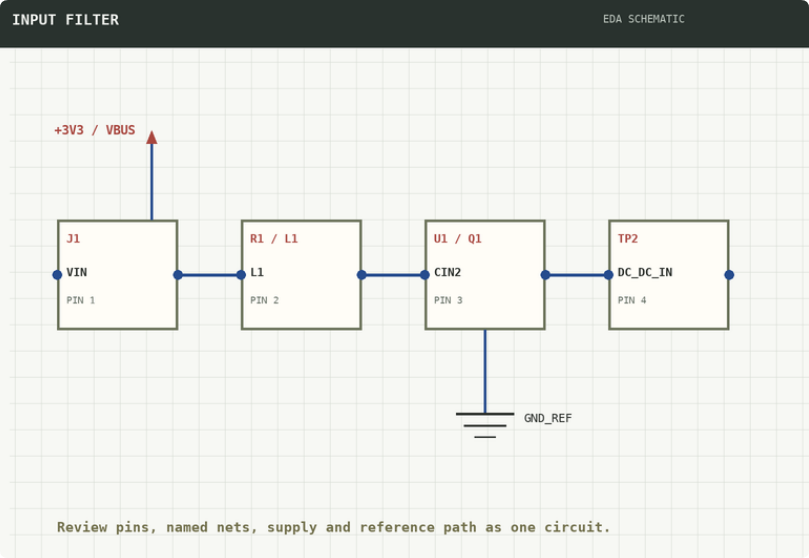

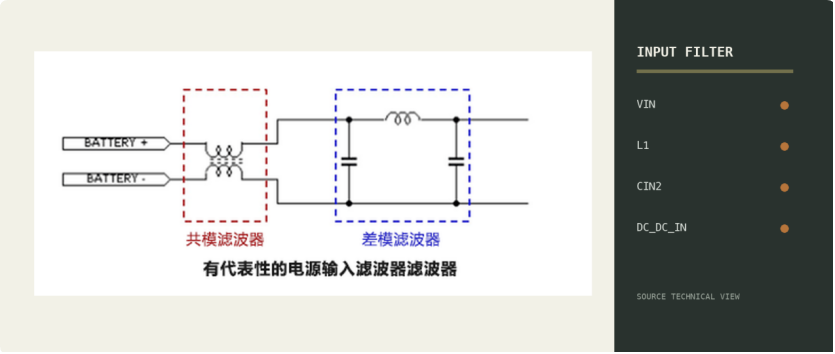

图1 输入源、两级LC与变换器入口的实际网络
级联两组LC并不是把两条理想低通曲线简单相乘。前一级的输出阻抗会成为后一级的源阻抗，后一级电容又会改变前一级电感看到的负载。器件容差和线缆阻抗变化后，峰值位置还可能移动。
尖峰升高时，示波器应该看哪两端？
只在滤波器后端测纹波，无法判断峰值来自上游噪声还是滤波网络自身放大。应同步观察滤波前端VIN与后端DC_DC_IN，并保持探头回路、带宽限制和参考点一致。若同一频点在前端不高、后端反而增大，谐振值得优先怀疑。
负载状态也要固定。轻载、重载、启动和脉冲负载会改变变换器输入电流的频谱。把不同工况波形混在一起比较，容易把工作模式变化误认为元件效果；同一工况下的前后端比值才有可比性。

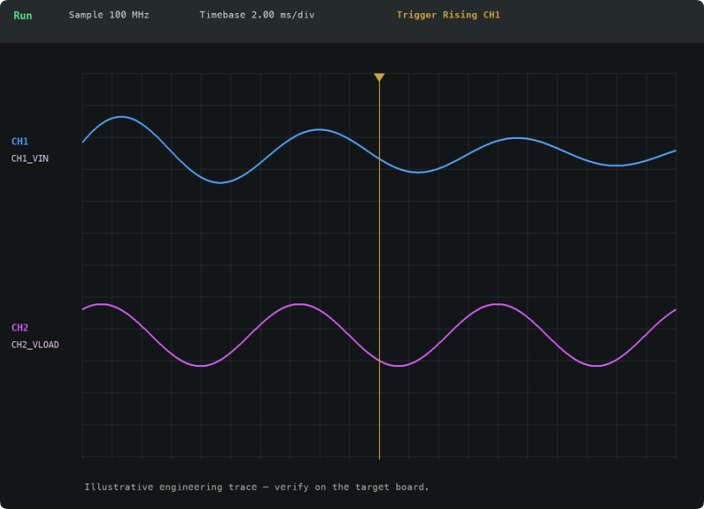

图2 滤波前后同一频点的双通道波形对照
· 前端通道：确认噪声源在该频点是否已经很强。
· 后端通道：观察网络是否出现额外放大。
· 固定工况：输入、负载和开关模式保持一致。
阻尼不是随手串一个大电阻
阻尼的目标是让谐振能量更快耗散，而不是让整条电源路径承担额外直流压降。常见方案可能利用电容ESR、专用RC支路、带损耗磁性器件或受控源阻抗，但适用位置与损耗代价不同。

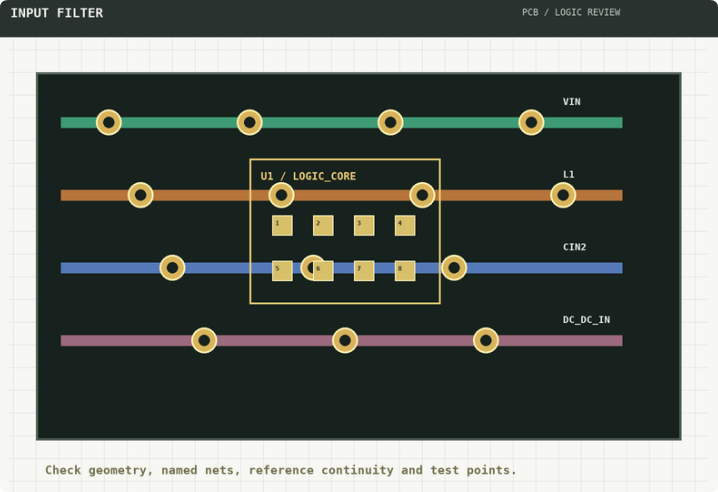

图3 LC、阻尼支路与参考回流的版图检查
若把大电阻直接串在主电流路径，尖峰可能降低，满载压降和热耗散却上升。若RC支路接得离谐振回路很远，走线电感又会削弱高频效果。阻值、功率、布局和目标频段必须在同一评审里。
有效阻尼要作用在目标储能回路，同时不能把噪声问题换成直流压降或器件过热。
怎样证明改善来自阻尼而不是碰巧？
保持电感、电容、布线、输入线缆和负载不变，只增加或移除一个阻尼支路。记录峰值频率、峰值幅度、启动波形、输入纹波和阻尼器件温升。若频点位置大致不变而峰高稳定下降，才符合阻尼增强的预期。
再用器件容差边界复核。电容直流偏压、温度和老化会改变有效容量，电感也有容差与饱和特性。单块板、单温度下调平的曲线，可能在量产偏差下重新冒峰。

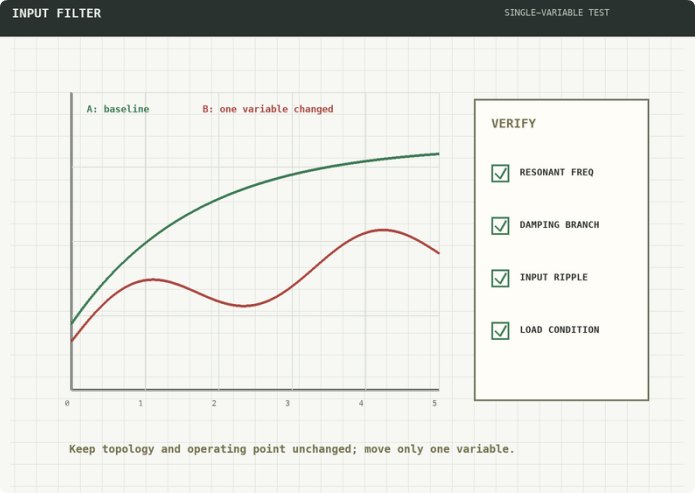

图4 基线与单一阻尼变量的频响对照
1. 记录基线峰值、负载、线缆和测量带宽全部写清。
2. 只改阻尼不同时更换L与C。
3. 覆盖容差检查温度、偏压与器件离散。
滤波器设计到哪里算闭环？
传导峰下降只是一个结果，还要确认变换器启动、负载阶跃和掉电过程没有出现新的摆动，输入电容与电感的纹波电流、温升和饱和边界也没有被突破。EMI改善不能以电源可靠性退化为代价。
当输入源很长、前级还有另一个稳压器或系统线束阻抗不确定时，应把源、滤波器和负载作为完整网络建模。只用元件标称值算一个截止频率，不能覆盖真实阻抗随频率变化的情况。
多一级滤波器同时带来更多衰减与更多谐振可能；频响、阻尼、热和动态稳定性都通过，级数才有意义。
结论
看到滤波后某个窄频点更高，先不要继续堆电感。把滤波前后两端同时测出来，再决定需要降低噪声源、移动谐振点还是增加阻尼。
如果峰值只在某条输入线缆或某个负载模式出现，那条外部阻抗就是网络的一部分，测试条件必须跟着保留。
你的峰值固定在同一频点，还是会随线缆长度、负载或输入电压移动？
