共模电感让两根线上同向流动的共模电流看到较高阻抗，而正常去回电流产生的磁通近似抵消。若传导超限峰主要由差模电流构成，换更大共模电感不会直接消除根因；整改前要用测量把两种模式分开。
传导测试在某个频点超限，入口共模电感从小封装换成更高标称阻抗，峰值却几乎不动。继续叠磁珠后，温升和压降增加，测试结果仍不稳定。这里应先做模式判断：器件没有效果，可能不是阻抗不够，而是峰值主要属于差模。
共模与差模不是两种器件名称，而是电流在两根线上的方向关系。模式不同，闭合路径、磁通和适合的滤波支路都不同。本文只讲判型与单变量验证，不给脱离系统的固定电感或电容数值。
两根线上的电流方向决定了什么？
差模电流从一根线流向负载，再从另一根线返回，大小接近、方向相反。共模电流则会在两根线上同向流动，再通过机壳、保护地、寄生电容或环境返回噪声源。两种模式共享导线，却不共享完整回路。
共模电感的两组绕组耦合在同一磁芯。差模去回电流产生的磁通近似抵消，因此主负载电流可以通过；同向共模电流的磁通相加，等效阻抗升高。这个工作原理也说明它不是专门抑制差模峰的器件。
图1 两线、LISN与共模返回路径的电路关系
怎样从测试中把两种模式拆开？
在安全和仪器额定范围内，可比较单线电流与整束去回线电流。整束同时穿过电流探头时，理想差模分量互相抵消，剩余信号更接近共模；分别测两根线并做幅相分析，则能帮助判断差模分量。

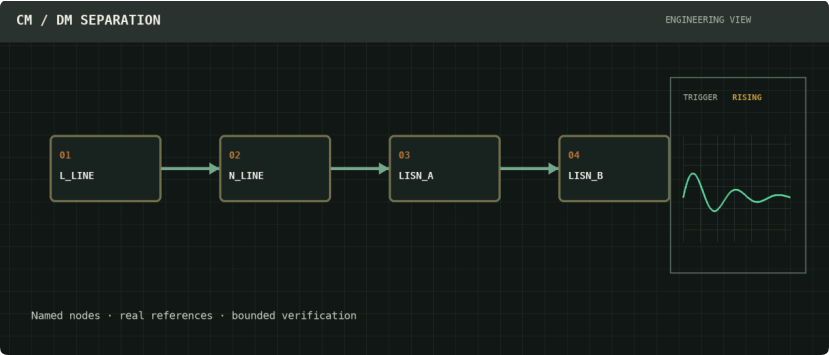

图2 I_CM与I_DM的双通道分析仪波形
若只有LISN端口数据，也可以使用合适的共模/差模分离网络或双通道同步测量。关键是保持频点、带宽、负载和线缆布置一致，不能拿不同工况的曲线直接相减。
先证明超限峰的主要模式，再选择器件；否则一次无效换料无法说明共模电感本身好坏。
差模峰更强时该看哪条路径？
差模噪声往往与开关电流脉冲、输入电容位置和去回环路阻抗有关。X电容、差模电感和源端阻抗可能直接影响它，但器件作用仍取决于频率、ESR、ESL和布局。

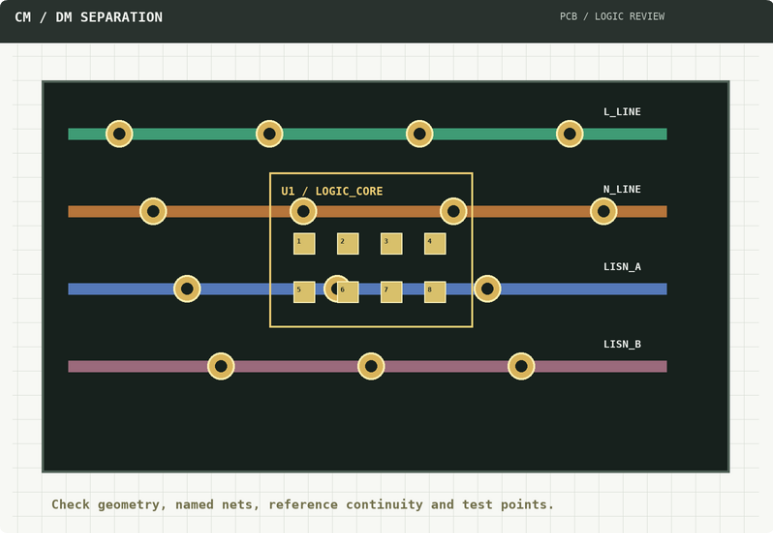

图3 共模与差模滤波支路、参考地和绕行路径
若输入高di/dt回路跨过连接器或长走线，噪声已经在滤波器之前形成较大电压。把器件放在远端，主回路与滤波回路共享铜皮和过孔，噪声就可能从公共阻抗绕过元件。
· 差模路径：检查输入脉冲回路与X电容位置。
· 共模路径：检查机壳、屏蔽与寄生回程。
· 公共阻抗：检查器件前后是否共享铜皮。
单变量验证应该怎么排？
固定线缆、负载、开关频率和接地方式，记录基线后只改变一类支路。先调整差模支路并观察目标峰，再恢复基线、调整共模支路。若某一类变化对目标频点有稳定响应，模式判断才获得工程证据。
器件改变还可能移动峰值而不是让它消失，因此要比较整个相关频段。共模电感漏感会带来一定差模作用，X、Y电容也可能通过寄生路径互相影响；判型不是要求完全理想，而是找出主导分量。

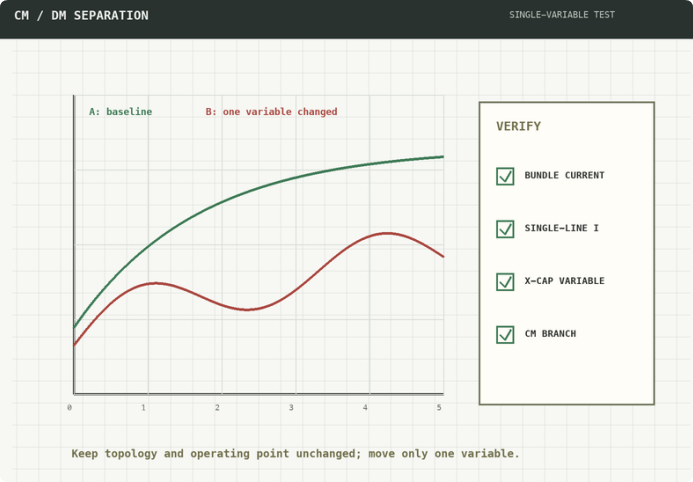

图4 X电容变量与共模支路变量的对照曲线
共模电感标称阻抗通常对应特定频率，真实曲线还包含漏感、寄生电容和自谐振。标称值更高的器件在目标频点未必更高，还可能带来体积、压降、温升和饱和边界。
模式判对以后，布局仍决定电流是否真的穿过器件。输入与输出走线靠得太近、Y电容参考点错误或机壳连接过长，都可能建立旁路。原理图上的串联关系不能替代实际高频回路。
1. 测量基线保存频点、带宽和线缆姿态。
2. 只改一类支路避免同时换电感与电容。
3. 观察整段频谱记录峰高与峰位的变化。
共模电感只对经过它的目标模式产生作用；模式、频率和布局三项同时成立，换料才有意义。
结论
共模电感换了没效果，先别急着判器件无效。用整束电流、分线电流或模式分离网络确认峰值身份，再决定下一颗元件应该放在哪条路径。
若峰值随机壳连接或线缆姿态变化很大，共模路径值得优先查；若随负载电流和输入脉冲明显变化，差模路径更值得先测。
你的目标峰对整束夹持、单线夹持和X电容变化分别有什么响应？
