S11描述从端口1反射回来的能量，S21描述从端口1传到端口2的能量。结构可以做到低反射，却把能量耗散、辐射或转换到其他模态；因此S11很好不能单独证明链路低损耗，必须在一致端口条件下同时检查S21。
一个射频过孔模型的S11在目标频段已经低于常用门槛，输入端看起来匹配很好。可把它放进链路后，接收功率仍明显下降，S21曲线还在某些频点出现凹口。这里要先纠正判断：低反射不等于高传输。
入射能量可能被反射，也可能在导体、介质、辐射或模态转换中离开目标端口。S11只看“返回多少”，S21才看“到达多少”。本文只讨论这两个参数的证据边界，不延伸到完整多端口去嵌和校准教程。
S11与S21分别在回答什么？
S11是端口1的反射系数，关注入射波有多少回到端口1。数值换算成dB后越低，通常表示反射越小。S21是从端口1到端口2的正向传输系数，描述目标端口收到的相对能量。
两者必须绑定同一参考阻抗、端口定义、频扫和校准面。若一个结果在连接器外测，另一个在过孔焊盘内仿真，数值不能直接拼成同一条能量账。

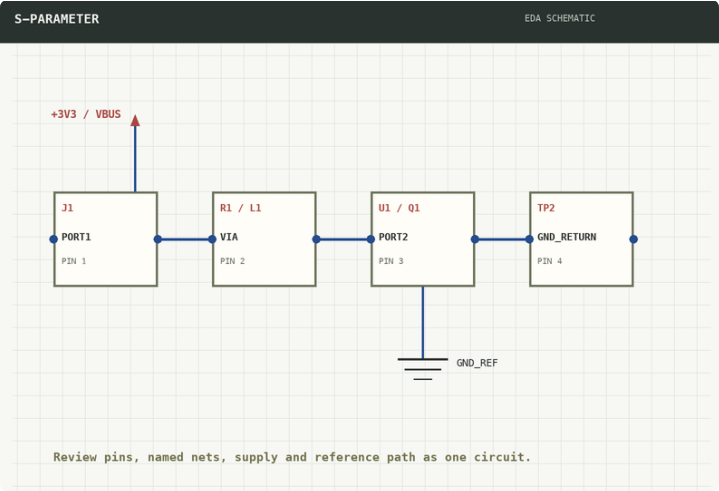

图1 PORT1—VIA—PORT2与参考回流模型
S11证明的是端口1匹配程度，S21证明的是目标通道传输程度，两项不能互相代替。
不反射的能量还可能去了哪里？
导体电阻与表面粗糙会把一部分能量转成热，介质损耗也会随频率累积。过孔、连接器和参考不连续还可能把目标模式转换成共模或其他传播模式，能量没有回到端口1，却也没有进入端口2。
若模型只保留两个端口，辐射和其他模态常被等效为损耗。看到S11较低、S21也较低时，不能直接说“匹配很好所以没有问题”；这恰恰提示能量账里存在非反射去向。

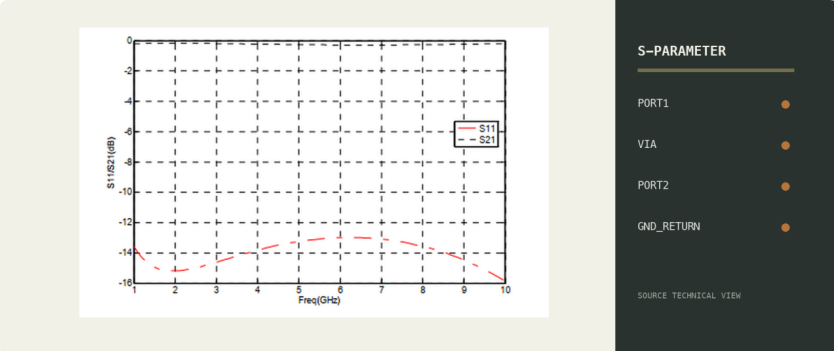

图2 同一频扫下S11与S21的曲线关系
过孔结构里哪些对象会同时影响两条曲线？
过孔铜柱、焊盘和反焊盘形成局部电感与电容；目标层之外的残桩又可能产生频率相关的谐振。旁边地过孔和参考层开口决定回流怎样换层，这些对象会同时改变反射与正向传输。
几何参数往往相互耦合。增大反焊盘可能降低一部分寄生电容，却也改变参考平面的开口和回流路径。只为压低S11优化一个尺寸，若S21的损耗凹口变深，整体方案仍然退化。
图3 过孔截面、反焊盘、残桩和回流过孔检查
· 端口结构：确认参考面与激励模式一致。
· 垂直几何：核对桶壁、焊盘、反焊盘和残桩。
· 回流结构：确认参考电流能够就近换层。
单变量扫参时怎样避免看错？
保持叠层、材料、端口、频扫和网格设置不变，只改变一个几何参数，例如地过孔距离或反焊盘直径。每次同时导出S11和S21，并标出目标频段内最差值与凹口频点。

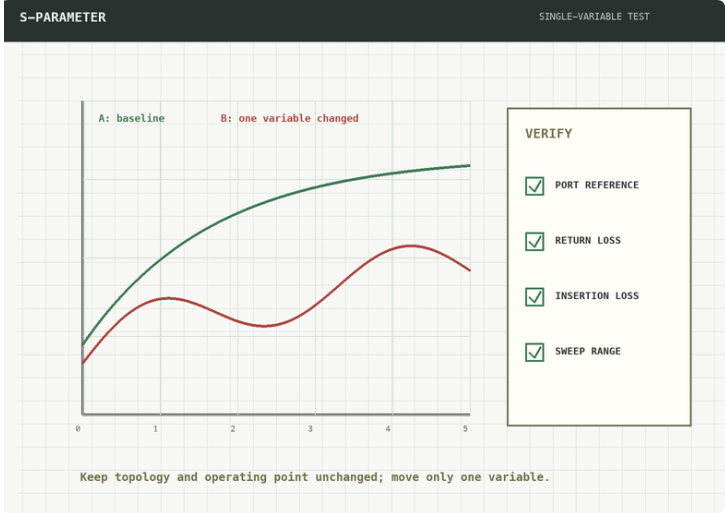

图4 单一过孔几何变量下S11与S21成对比较
若S11改善而S21恶化，需要回到能量路径解释，不应只按某一个门槛自动选优。对关键链路，还可观察表面电流、场分布或附加端口功率，确认能量是被耗散、辐射还是转换。
1. 固定端口参考阻抗与校准面保持一致。
2. 只改一项几何避免同时改孔径和层对。
3. 成对读曲线同时记录反射和传输。
什么时候还需要超出二端口思维？
差分链路可能发生差模到共模转换，多路连接器也可能串扰到相邻端口。这时仅看单端S11与S21会漏掉其他S参数；应按目标模式和端口数扩展分析。
实测还会包含线缆、夹具和连接器，必要时需按仪器与夹具方法处理校准和去嵌。本文的结论保持不变：任何去嵌方法都不能把S11自动解释成插入损耗。
链路是否传得好，要用目标端口收到多少来证明；输入端反射小只是其中一个条件。
能量关系能不能直接用S参数闭合？
对满足相应假设的无源网络，可结合所有端口和损耗检查能量去向，但实际模型是否无源、端口是否完备、参考面是否一致都要先确认。少算一个辐射端口或共模端口，账面上就会出现无法解释的损耗。
因此，低S11与低S21的组合不是矛盾，而是一个提示：目标端口没有收到的能量需要继续沿损耗、辐射或模式转换路径查找。
S参数的价值在于分开回答端口问题；把所有参数压成“匹配好不好”会丢掉能量去向。
结论
下一次评审写着“S11很好”，请顺手问一句：同一频段的S21是多少，其他能量去了哪里？这个问题能快速阻止把匹配结果当成整条链路结果。
若S21凹口与过孔残桩或回流几何变化同步移动，再做结构单变量扫参，比继续压低全频段S11更接近根因。
你的结构是低反射但整体损耗偏大，还是只在某个窄频点出现S21凹口？
