屏蔽层只能控制场耦合，穿过机壳边界的导体若没就地处理，仍会把共模电流带出去
电缆屏蔽并不等于接口完成了高频封闭。导体穿过屏蔽壳体时会成为进出干扰的天线；若滤波器放在板内、边界到滤波器之间仍有未处理导线，机箱内噪声仍可能耦合到这段导体并沿电缆辐射。
整改时把普通线换成屏蔽线，屏蔽层也接了机壳，辐射峰值却只下降一点。再把板上的滤波电容加大，某些频点依旧不动。这里常被忽略的是：电缆是否带噪，不只取决于有没有屏蔽层，还取决于导体穿过机壳边界时是否被就地滤波和端接。
同样一组滤波器，放在线路板深处和放在连接器边界，结果可能完全不同。只要边界到滤波器之间还留着一段未处理导线，机内高频噪声就有机会先耦合到它，再沿电缆跑到机箱外。
屏蔽壳体为什么怕一根导线穿出去？
完整导电壳体能限制电磁场进出，但线缆导体必须穿过壳体连接外部设备。导体一旦跨过边界，就同时具备传导路径和天线作用：机内噪声可耦合到它，外界干扰也可沿它进入。
屏蔽层主要降低场对内部芯线的直接耦合，却不会自动清除芯线上的共模电压和高频电流。若接口参考、屏蔽层端接和滤波位置处理不当，外露线缆仍可能成为高效辐射体。
图1 脉冲信号滤波前后的高频频谱对比
屏蔽层端接若通过细长引线绕到机壳，高频下这段电感会抬高端接阻抗。低频万用表量到“已经接地”，并不能证明高频电流有低阻、连续的回路；结构评审要看接触周长和路径长度。
板上滤波为何可能晚了一步？
滤波器若放在连接器后方较远的PCB位置，从机壳入口到滤波器之间仍有一段“脏线”。这段导线位于机箱内部，能接收开关节点、时钟和回流路径产生的近场；被耦合的高频随后越过边界进入电缆。
图2 导线穿越屏蔽壳体时的贯通滤波位置
贯通滤波器或连接器滤波器直接安装在屏蔽边界，使进入和离开机壳的导体在边界处完成高频旁路。关键不只是器件型号，而是滤波回流到机壳的路径要短、连续、低电感。
接口区域可按脏侧和净侧划分：外部线缆、浪涌和射频干扰位于边界一侧，处理后的内部信号位于另一侧。滤波器跨越边界布置时，不应让脏侧和净侧走线再次平行耦合。
滤波器离边界多远，往往和它的标称衰减同样重要。
为什么屏蔽线两端还可能需要滤波？
编织屏蔽层在高频下并非理想实心导体，端接方式还会引入额外阻抗。芯线上的高频共模电流若没有被边界滤波限制，仍可能在外部电缆上形成电压与电流分布。

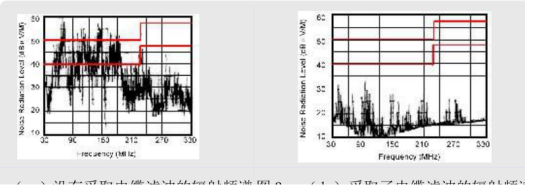

图3 电缆滤波前后的辐射频谱对比
电缆滤波前后的频谱对比说明，屏蔽与滤波解决的是两类不同路径：屏蔽主要控制场耦合，滤波限制沿导体传播的高频成分。图里的数值不能直接套到另一台设备，但这套路径判断可以用于定位。
整束电缆电流探头看到的是同向共模分量，和单根芯线的工作电流不是同一量。整改若只让差模波形更漂亮，却没有降低整束共模电流，辐射峰可能仍然存在。
· 屏蔽端接：在机壳边界形成连续高频连接。
· 芯线滤波：限制穿越边界的高频共模成分。
· 回流路径：让滤波电流就近回到机壳。
怎样做一次位置验证？
保持滤波器电路、线缆和工作状态不变，只把同一滤波网络从板内移到连接器边界，或用等效临时夹具比较。用电流探头夹整束线缆观察共模电流，并记录辐射峰值是否在同一频点同步变化。
若边界方案明显更好，说明原方案主要损失在脏线长度和回流电感；若变化很小，再检查屏蔽层端接、机壳缝隙、接口参考和内部源。不要同时换线、加磁环、改地和改滤波，否则无法知道真正有效的是哪一步。
图4 无滤波、板上滤波与连接器滤波的频谱比较
位置A/B测试要保持线缆高度、摆放方向和接地方式一致。电缆本身就是辐射结构，姿态变化足以改变峰值；没有固定夹具的对比，容易把摆线差异误当成滤波效果。
1. 固定噪声源保持模式、负载和线缆姿态不变。
2. 只移动滤波位置板内与边界使用同一网络。
3. 同频点比对同步观察共模电流与场强。
结论
电缆已经屏蔽，接口仍在辐射，并不矛盾。屏蔽层减少的是场耦合，芯线仍可能把高频共模能量带过机壳边界；滤波器放错位置时，这段导体甚至会在滤波之前先被污染。
先画出机壳边界，再标出屏蔽端接点、滤波器位置和滤波电流回路。很多“换了屏蔽线没效果”的问题，会在这张边界图上暴露出来。
你的接口滤波器在连接器旁边，还是离接口还有一段走线？
