单板外形能装进机壳，不代表它能直接通过印刷、贴片和回流设备。器件贴近板边、异形轮廓或缺少稳定基准时，工艺边是在补齐传送、夹持、Mark识别和分板所需的机械条件。
板框已经按结构尺寸画好，器件也全部放得下，送到贴片厂却被要求四周或两侧再加一圈“没电路的板”。看起来面积变大、单片成本上升，很多人会把它当成制造端的保守要求。真正的判断是：能装进产品的功能板，不一定能被生产设备稳定抓住。
当长边没有连续传送区域、器件伸到导轨范围、板形不规则，或基准点无处安放时，工艺边提供的是可重复的机械坐标。先把导轨方向、夹持范围、Mark、分板方式和器件外伸画清楚，才能判断该不该加、加在哪一侧，而不是套一个固定宽度。
设备先接触的是板边，不是电路
锡膏印刷机、贴片机和回流炉需要把板子送到确定位置。传送链或导轨通常沿两条边支撑板子，夹持区还要避免碰到元器件、焊点和突出的连接器。若功能板的边缘被器件占满，设备就没有连续、平整、强度足够的受力面。
工艺边把这段机械功能移到产品轮廓之外：进入设备时由它承受传送和定位，贴装完成后再通过V割、铣槽或邮票孔分离。它不参与最终电气功能，却直接影响印刷对位、贴装稳定和板件碰撞风险。
图1 整板Mark点为贴装建立稳定坐标基准
工艺边是否有价值，要看它解决了哪一个设备接触条件。
异形板最容易把“能做”误当“好做”
圆弧、缺口、窄颈和局部凸出的板框，在机械加工上未必困难，但在连续传送时可能没有稳定的平行边。设备每次接触的位置不同，板子就会出现偏转、翘起或卡滞。即使偶尔能通过，也不等于批量节拍和位置重复性可接受。

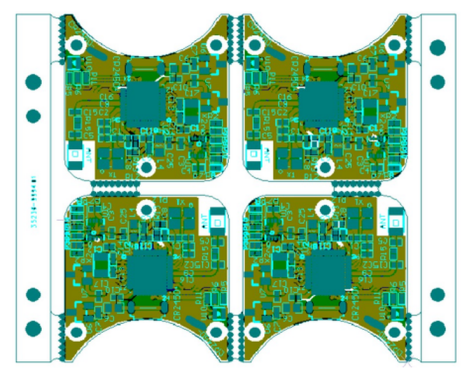

图2 异形板借助辅助边形成规则传送与定位边界
这时可以用工艺边把外轮廓临时补成规则矩形，再用连接筋把功能板固定在拼板中。连接筋的位置还要避开脆弱器件、板边天线、连接器受力区和分板后不允许残留毛刺的位置。
· 先看轮廓：是否存在连续、平行、可承力的传送边。
· 再看器件：任何高度和外伸都不能进入设备夹持范围。
· 最后看分板：连接位置不能把应力带到敏感器件附近。
Mark点也需要稳定的机械坐标
贴片机识别Mark点，是为了把设计坐标换算到实际板面。基准点如果靠近不规则边缘、被铜色背景或丝印干扰，或者在拼板上分布过于集中，识别精度和旋转修正能力都会受影响。工艺边常用来提供干净、稳定、成对分布的视觉区域。
但Mark不是“放到边上就行”。应确认是拼板级还是单板级基准、相机需要的开窗与净空、不同面是否都要识别，以及板厂和贴片线对位置、数量的具体要求。资料中的经验尺寸只能用于发现问题，最终数值必须回到目标产线确认。

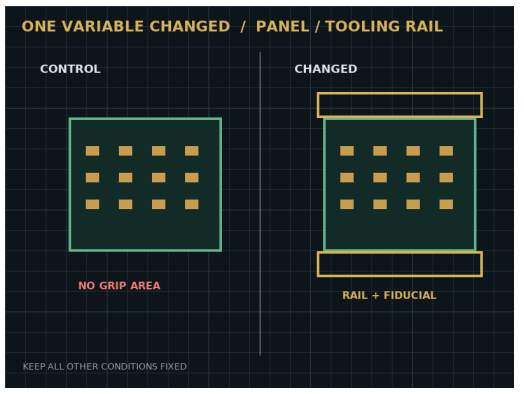

图3 增加工艺边前后的传送与定位边界对照
单变量检查：把工艺边暂时删掉
审核时复制一份拼板，只删除工艺边，不改任何器件。沿计划传送方向检查：还有没有两条连续受力边？最外侧器件会不会碰导轨？钢网印刷时有没有稳定支撑？Mark和定位孔是否仍落在可识别区域？若其中一项立刻失效，工艺边就不是装饰。
图4 删除工艺边后的四个装配检查节点
若删除后所有条件仍成立，才有理由继续压缩。可以只保留两条传送边，也可以调整拼板方向、旋转单元或移动连接筋。目标不是让工艺边越宽越好，而是用最小代价满足明确的装配动作。
1. 画传送方向不要默认板子的长边一定是传送边。
2. 标夹持禁区把最高、最外伸的器件一起带入检查。
3. 向产线确认用实际设备能力锁定宽度、Mark和定位规则。
别把工艺参数写成永久常数
工艺边宽度、板边禁布、Mark净空和分板结构，都会随板厚、拼板尺寸、设备和供应商能力变化。把一次项目的数值写进所有封装模板，下一块板很可能过度设计，或者仍然不够。更稳妥的做法是保留“待制造确认”的规则项。
评审记录也应说明原因：哪一条边用于传送，哪一个位置用于定位，哪一组连接筋控制分板。这样板厂提出修改时，设计者能判断它是在补工艺条件，还是误伤了结构、电气或天线边界。
判断边界
小批手工焊接、无需机器传送的样板，可能不需要完整工艺边；但只要进入钢网印刷、自动贴片或连续回流，机械基准就应纳入设计输入。
审核拼板时先问一句：这块板从哪两条边被设备带进去？如果图纸上找不到稳定答案，就该先补生产边界，再谈省下多少板材。
结论
工艺边不是功能板的“多余外圈”，而是产品轮廓与装配设备之间的转接结构。它承担的传送、夹持、视觉定位和分板任务，最终都能落到一条具体机械路径上。
真正可省的不是所有工艺边，而是没有明确任务的面积。把导轨、Mark、定位孔、连接筋和分板应力一起画出来，工艺边该留多少会比套经验值更清楚。
你的板子被要求加工艺边时，问题出在传送、Mark识别，还是分板应力？
