控制器软启动通常限制开关占空比或输出电压爬升，却不一定插手输入大电容的最初充电。若插电瞬间电容前没有受控阻抗，保险丝、连接器和整流器仍可能先承受浪涌。
示波器上看，输出电压用了几十毫秒才爬到目标值，软启动波形很漂亮；可电源一插上，输入端仍有明显火花，保险丝和整流桥也承受很高的瞬时应力。问题不在于软启动“没有生效”，而在于你观察的是输出，浪涌发生在更早的输入充电路径。
输出软启动和输入浪涌限制是两件事。前者约束控制器何时、以多快的速度传递能量；后者决定输入电容面对电压阶跃时能有多大的充电电流。把输入电流、母线电容电压和输出电压放到同一时间轴，误判会立刻暴露。
电流尖峰可能早于控制器醒来
许多电源上电时，输入电压先经过连接器、保险丝、整流器或防反接器件，直接给输入滤波电容充电。此时控制芯片的辅助电源可能还没建立，PWM也没有开始工作，但电容两端电压正在从低值快速上升。

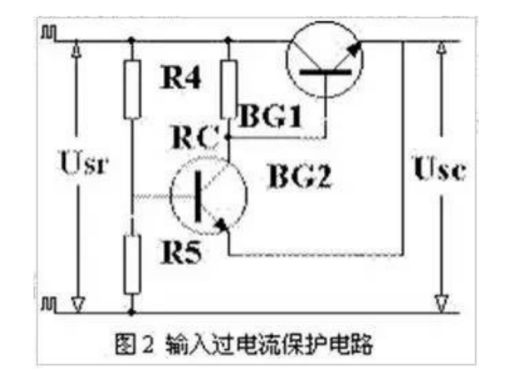

图1 输入侧限流必须真实串入电流路径
充电初期，电容近似把输入阶跃接到路径阻抗上。线缆、电源内阻、开关触点、整流器和限流元件共同决定峰值。若这些阻抗很小，输出端再慢的软启动也无法回到时间轴前面去限制这股电流。
先判断浪涌发生在PWM之前还是之后，才知道应该改哪条控制链。
软启动到底在控制什么
常见软启动会缓慢提升误差放大器参考、限制峰值电流指令，或逐步放开占空比。它的直接结果是输出电感电流和输出电压不过快建立，避免控制环饱和、输出过冲或负载突加。
这些动作位于功率级开始开关之后。除非器件内部还集成了输入热插拔开关、受控栅极或浪涌控制器，否则“软启动时间可调”不能自动推出“插头电流峰值受控”。看框图时要找它实际控制的晶体管和采样节点。

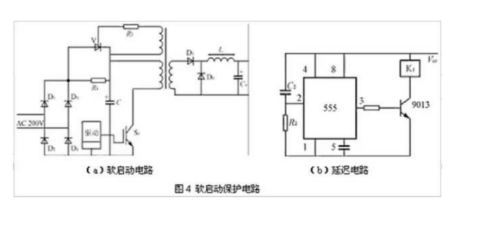

图2 软启动与延迟电路位于控制链而非输入预充电路径
· 输入路径：确认电容从哪个节点、经过哪些阻抗充电。
· 控制路径：确认SS脚或参考斜坡真正限制哪个量。
· 保护路径：确认保险丝与整流器承受的是峰值还是持续过流。
只加大软启动电容为何没用
把SS电容加大后，输出爬升更慢，但插电火花几乎不变，这是很有价值的单变量结果：它说明主要浪涌不受这条控制链支配。继续增大软启动时间只会延长启动、影响欠压锁定或负载时序，却没有碰到输入电容的充电回路。

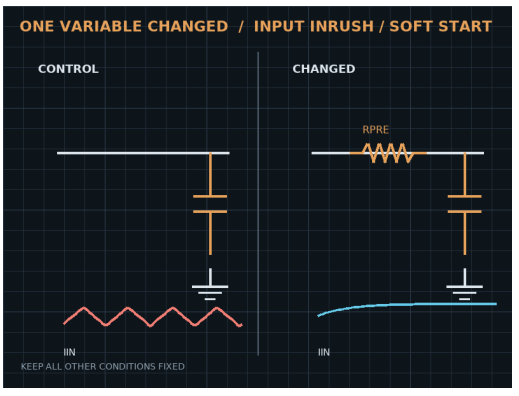

图3 仅改SS时间与增加输入限流路径的对照
真正的输入浪涌限制需要在充电路径中建立受控阻抗，例如预充电电阻加旁路、NTC、热插拔MOS控制，或前级有源浪涌限制。选择哪种方案，还要看重复上电间隔、环境温度、能量、压降和故障模式。
三条波形要在同一次上电里看
测输入浪涌时，至少同时记录输入电流、输入电容电压和输出电压。触发点放在输入接通或电容电压开始上升处。若电流尖峰结束后输出才开始爬升，输入浪涌与输出软启动就已在时间上分离。
电流探头量程、带宽和零点会影响尖峰读数；分流电阻又会改变原回路阻抗。没有完整设备、通道、时基、探头和上电工况时，只能用波形解释典型现象，不能把示意图写成某块板的实测结论。

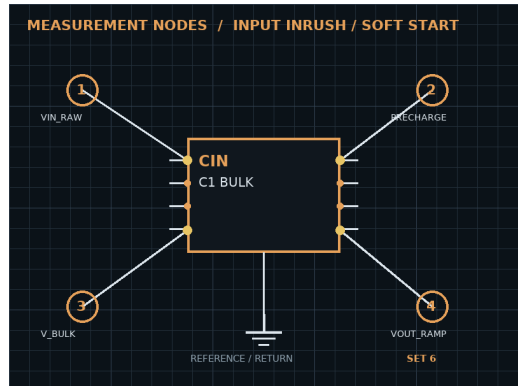

图4 输入电流、母线电压与输出电压的同步观测
1. 先对时间判断尖峰是否发生在PWM建立之前。
2. 再对能量核对输入电容、输入电压和重复上电条件。
3. 最后对器件检查保险丝、开关、整流器与限流器件的脉冲能力。
NTC也有边界
NTC冷态电阻能降低首次上电峰值，运行后自热使阻值下降，损耗较小。但刚掉电又立即上电时，它可能仍然很热，阻值不足；低温环境下又可能带来较大启动压降。频繁开关或宽温设备不能只看一次冷启动。
预充电电阻加继电器或MOS旁路更可控，但要验证旁路时序、粘连、开路和控制电源丢失时的状态。浪涌方案的好坏不只看峰值下降，还要看重复启动和单点故障是否可解释。
还要核对前级电源是否允许这样的电容性负载。实验室电源可能进入限流，使样机看起来没有尖峰；换成低内阻电池或更硬的母线后，峰值会完全不同。验收工况必须覆盖真正的供电源，而不是只在台式电源上放行。
判断动作
如果输出软启动已经满足要求，输入端仍出现应力，先不要继续改SS参数。把输入电容前的电气路径完整画出来，列出每一段阻抗和每个器件承受的脉冲。
能限制输入电容充电的元件，必须真实串在充电路径里；只存在于PWM参考端的慢斜坡，无法隔空改变插头刚接通时的电流。
结论
软启动波形好看，只能证明输出建立得受控，不能替输入端的浪涌限制背书。两条路径的时间顺序和控制对象不同，必须分别验收。
下一次上电测试，把输入电流、母线电容电压和输出电压同步起来。尖峰出现在哪一段时间，就回到那一段真实电流路径找限流手段。
你的上电尖峰发生在输出启动之前，还是负载开始建立之后？
